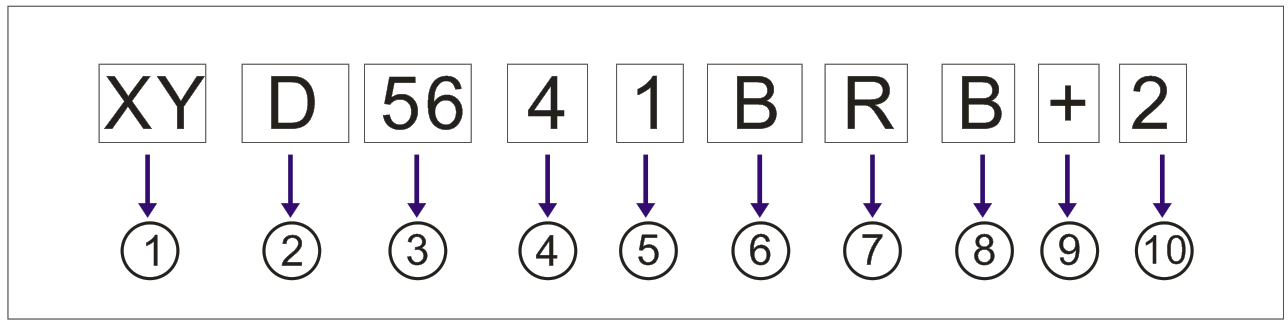

数码管命名1
1 产品标记
2 数码管(D为数码管、F为模块、M为点阵、P为平面管)
3 数码管的"8"的高度,(如:56为0.56")
4 数码管的位数
5 REF外形差别的排序
6 PCB线路模式(如:A/B/C/D/E...)
7 晶片发光颜色(如:R红G黄绿B蓝Y黄W白PG纯绿)
8 REF表面的颜色(如:B黑W白G灰)
9 共阴为"-";共阳为"+"
10 区分号(如:胶水、胶色、长短少PIN、少DP、亮度等级)
备注: No.10为1时可省去。

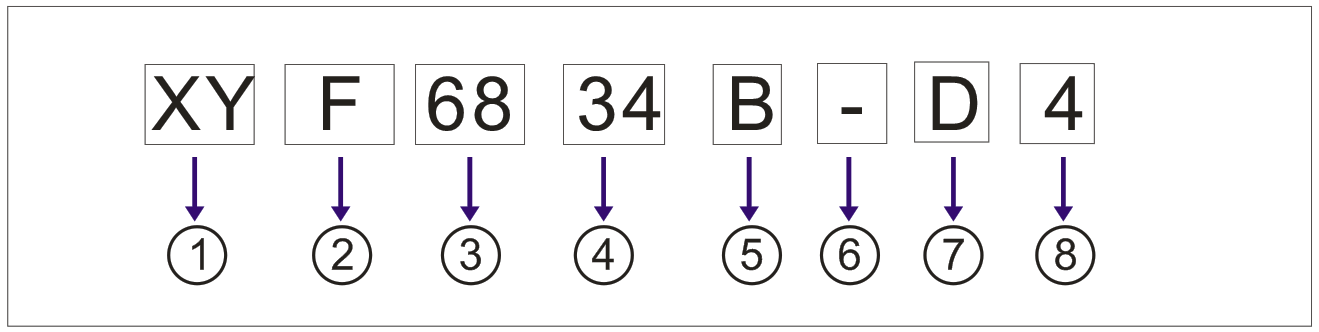

数码管命名2
1 产品标记
2 数码模块(D为数码管、F为模块、P为平面管....)
3 数码模块的宽度
4 数码模块的高度
5 模具序号[长宽外形尺寸相同,但不同模具.A为首次做,B为第二次做...
6 共阴为"-";共阳为"+"
7 模块发光膜片不同的排序(如图案,材质,厚度等;如果没有膜片的就省去这位)
8 模块线路及发光样式不同的排序
备注: No.5为A时可省去。
